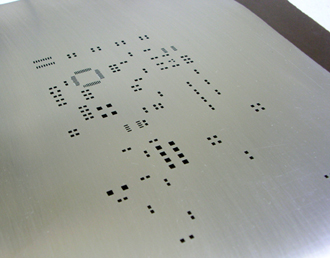

Stencils para adhesivado y soldadura en pasta

Fabricamos stencils para la aplicación de adhesivo y pasta según necesidad del cliente, ya sea para paneles producidos por nosotros o por otro fabricante de impresos.
Los destinados a adhesivado se fabrican en chapa de laton de 0,3mm de espesor y se lo perfora por control numérico. Las coordenadas de los agujeros se extraen del archivo de diseño del panel. En el caso en que el cliente no cuente con un layer ya diseñado para el adhesivo, lo generamos a partir del mismo archivo de panelizado.

Stencils

Los stencils para la aplicación de pasta, en cambio, los realizamos en chapa de alpaca. Este material es mas noble y maleable y con eso se logra una mejor definición de las aperturas. El proceso de fabricación de este stencil es fotográfico con grabado químico.

Si el cliente lo requiere se entrega enmarcado listo para usar o la chapa sola. En caso de entregarse enmarcado, el marco se provee realizado en aluminio y soldado en los cuatro angulos formando una sola pieza.

Hay que tener en cuenta que las dimensiones de la chapa en cualquiera de los casos debe ser como mínimo 100mm mas grande que el panel en ambas dimensiones. Esto es para asegurar un borde de 50mm en todo el perímetro del panel a aplicar.
Para el marco, las medidas internas deben asegura que como mínimo quede 50mm de cada borde interno al borde de la chapa, por lo tanto este debe ser a su vez 100mm mas grande que la chapa en ambas dimensiones.
