CIRCUITOS IMPRESOS EN LAMINADO DE ALUMINIO

Los circuitos impresos en laminado de aluminio (AL-CC) o también llamados MCPCB (Metal Core Printed Circuit Board) combinan las características del circuito impreso standard con la capacidad de disipar el calor que posee el aluminio.

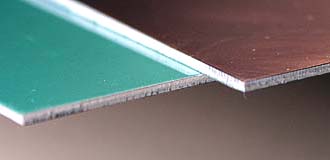

material AL-CC

Básicamente el material esta formado por una lámina de aluminio de 1.5mm de espesor como sustrato, sobre este tiene delgada lámina de material aislante eléctrico de 110 a 150 uM y sobre esta, el laminado de cobre de 1 Oz/Ft2 (35uM).
El aislante tiene la capacidad de ser un excelente dieléctrico pero con grandes capacidades de conducción térmica.
Gracias a estas características, este laminado es el mas adecuado para la fabricación de placas utilizadas principalmente en iluminación con LED's. La necesidad de disipar grandes temperaturas de la juntura de estos dispositivos, impulsó la utilización de un material que sea capaz de transmitir el calor rápidamente para ser disipado fuera del dispositivo. La resistencia térmica de este material esta en el orden de 1.90 a 1.30 ºC/W.

Debido a las características constructivas de este material admite solo diseños para componentes de montaje superficial (SMD), el mismo se adquiere tanto en simple faz como doble faz.

Para este tipo de impresos, si la aplicación lo requiere, se utiliza como mascara antisoldante una mascara especial que realza las caracteristicas lumínicas.
